Azure Firewall
Propósito de diseño de Azure Firewall
Siempre que me detengo en explicar algún servicio de Microsoft Azure, empiezo por intentar comprender y explicar el propósito de diseño del propio servicio. Considero que entendiendo el propósito de diseño, siempre es mucho más fácil comprender la parte técnica que sirve a dicho propósito de diseño.

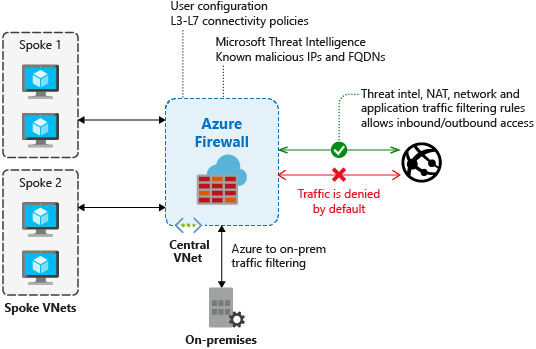

El propósito de diseño que Microsoft tenía en mente cuando diseñó el Azure Firewall es crear un firewall stateful “as a service”, que protega las VNETs que enrutan su tráfico hacia el Firewall, es decir, que atraviesan ese firewall.
¿Qué es un firewall stateful?
Las peticiones pueden ser de dos tipos: “requests” y “responses”
Un firewall stateful es aquel que guarda información de las requests, y es capaz de identificar automáticamente las responses que corresponden a un determinado request.
Esto es una gran ventaja, pues en un firewall stateful, la perspectiva que tenemos que considerar a la hora de crear las reglas es siempre desde el lado del request, pues el lado del response se maneja automáticamente.
Dicho de otra forma: si en un firewall stateful creamos una regla que permita peticiones salientes a una IP de destino contra un puerto determinado, la conexión de vuelta estará permitida automáticamente.
En un firewall stateless, por contra, las dos conexiones hay que verlas como independientes.
Por tanto, en un firewall stateless, habría que permitir tanto las peticiones salientes como las entrantes en ambos lados de la comunicación, lo cual es realmente una sobrecarga
administrativa muy considerable que puede inducir a errores.
Os recomiendo para entender bien las diferencias entre firewalls stateful y stateless ver el siguiente vídeo, que si bien es un poco largo, merece totalmente la pena:
https://www.youtube.com/watch?v=rL4-vbsN35w&t=7s
Nota: En el contexto de un firewall stateful, se dice que tenemos tráfico asimétrico, cuando se recibe una petición inbound, que no corresponde con ninguna previa outbound.
Recapitulando: el objetivo de diseño que tiene Microsoft cuando crea el Azure Firewall es crear un firewall stateful “as a service”. Antes de crear el Azure Firewall, la única forma que había de proteger una VNET era recurriendo a NVAs (Network Virtual Appliances) proporcionadas por fabricantes ajenos a Microsoft. Aunque la opción de utilizar una NVA de terceros fabricantes sigue estando disponible, Microsoft no podía dejar de ofrecer un servicio tan demandado de forma nativa, y por ello creó Azure Firewall, que pasó a ser GA en Septiembre del 2018: https://azure.microsoft.com/en-us/updates/azure-firewall-generally-available/
Características de Azure Firewall
- Alta disponibilidad
- Soporte nativo de zonas de disponibilidad
- Escalabilidad (basado en scaleset)
- Filtrado basado en reglas FQDN de tipo aplicación
- Filtrado basado en reglas tipo Network
- Tags FQDN
- Soporte de Service Tags
- Protección inteligente frente a amenazas (Thread Intelligence)
- Soporte Outbound SNAT
- Soporte Inboud SNAT
- Múltiples IPs públicas
- Azure Monitor logging
- Forced Tunneling (0.0.0.0/0)
- Filtrado por Categorías WEB
- Certificados
SKUs
Hay dos SKUs disponibles:
Standard y Premium
Funciones
El Premium ofrece los mismos servicios que el Standard, más servicios adicionales
Consideraciones Deployment de Azure Firewall
Azure Firewall
- El Azure Firewall se despliega en su propia Subnet (AzureFirewallSubnet/26), lo cual proporciona 59 IPs = 2^(32-26)-5 IPs y es espacio suficiente para escalar.
Solo se puede tener un Azure Firewall por Virtual Network, pero obviamente múltiples VNETs pueden compartir el Azure Firewall.
Nota: Como el peering no es transitivo, en una configuración con x spokes, todos ellos conectados al FW, si quieremos que desde un Spoke se pueda llegar a otros a través del FW, lo que hay que hacer es ir a la configuración del peering del spoke al HUB y permitir “Traffic Forwarded from remote virtual network” Lo cual permite tráfico entrante no originado en la propia VNET (hay que permitir tráfico entrante de la VNET del HUB)
Hay que tener en cuenta que las reglas se acumulan (efecto aclumulativo). Es decir, si tenemos NSGs que bloquean, aunque se haya permitido en el AZFW, las va a bloquear el NSG Y por supuesto si hay reglas a nivel firewall OS, también aplican
Cuando se hace el deployment de Azure Firewall, se crea un load balancer que tiene una internal IP + scaleset. El autoscale soporta desde 2 Gbps hasta 30 Gbps
Adicionalmente tendrá una IP pública (hasta 250 IPs), que se usará para configuracion NAT.
Las instancias del FW (las VMs) tienen un solo NIC, a menos que se usa force tunneling, que entonces hace deployment de una segunda NIC, y una segunda subnet
Tiene que hacerse deployment del Azure Firewall en el mismo Resource Group que contiene a la VNET.
Azure Firewall no soporta BGP por el momento, así que hay que decirle a las subredes, que envíen activamente el tráfico hacia otros spokes a través de la IP interna del AZ FW, y para ello hay que crear Route Tables que se aplican a las subredes y que tienen como next hop NVA y como IP, la IP interna del Azure Firewall.
Configuración de reglas en el firewall
-
Se pueden definir IP groups, que son agregaciones de IPs que luego pueden usarse en la configuración de reglas de firewall
-
Hay dos formas de configurar el firewall: firewall rules (classic) firewall policy. Las firewall policy tienen la ventaja de que pueden aplicarse a diferentes Azure Firewalls, lo cual simplifica el proceso de configuración.
-
El AZ FW con SKU standard, permite al ser creado, usar firewall rules y firewall policy
-
El AZ FW con SKU premium, solo permite policies
-
Las policies tienen un coste adicional, si y solo si, están aplicadas a multiple Azure Firewalls
¿Qué son las Firewall Policies?
Las policies están integradas por una serie de componentes lógicos.
-
Hay tres tipos de reglas:
- Regla DNAT
- Regla Network
- Regla Application
-
En el nivel superior de la regla, podemos tener “Rule Collection Groups”, que son un contenedor de “Rule Collections”. Las Rule Collections son de un tipo determinado (DNAT, NETWORK, APPLICATION), por lo que no pueden reglas de distintos tipos. Los Rule Collections Groups no son de un tipo determinado, ya que pueden contener “Rule Collections” de diversos tipos, tal y como hemos visto.
Las Firewalls Policies, no están en el portal bajo el Firewall, sino que tienen una sección separada “Firewall Policies”. Las firewall policies, pueden tener “parent policies” que son reglas de las que heredan del padre y que se procesarán en primer lugar. Los Rule Collections Groups tienen prioridades que van de 100 a 65000 (menor número, mayor prioridad) y que deciden que Rule Collection Group se va a aplicar en primer lugar.
Dentro de los Rule Collection Groups, lo primero que se procesan son las reglas de tipo DNAT.
Es decir, se van cogiendo los Rule Collection Groups por prioridad, y se ejecuta en primer lugar las reglas de tipo DNAT. Luego las reglas de tipo network, y finalmente las reglas de tipo application.
Esto pasa para cada Rule Collection Group.
Es decir, si hay varios “Rule Collection Groups”, primero se va al “Rule Collection Group” de mayor prioridad, se procesan las reglas de tipo DNAT, y se pasa al siguiente “Rule Collection Group”, donde se procesan las reglas de tipo DNAT. Una vez que todos los “Rule Collection Groups” se hayan procesado, se vuelve al primero, al de prioridad más baja y se procesan las reglas de tipo red, y se hace el mismo ciclo. Finalmente se acaba con las reglas de tipo application.
Es importante entender este orden de procesamiento de las reglas, porque imaginemos que creamos unas reglas de tipo “application” muy granulares, pero tenemos antes unas reglas de tipo “network” que dejan pasar todo el tráfico. En ese escenario, las reglas de tipo “application” nunca entrarían en uso.
Hay una prioridad suprema, que está por encima de todas, y es la de “Thread Intelligence” “Thread Intelligence” es un apartado dentro de la Firewall Policy.
Thread Intelligence bloquea IPs maliciosas conocidas y dominios. Tiene tres modos “Disabled”, “Alert only”, “Alert and Deny”, pero sus reglas son procesadas en primer lugar.
Thread Intelligence permite definir exclusiones.
REGLAS DE TIPO DNAT
Se basan en la dirección IP pública.
La IP pública puede servir a dos propósitos: cuando entra tráfico por la IP pública, o cuando sale tráfico por la IP pública.
Cuando entra tráfico, eso es DNAT, cuando quiero mapear la IP pública a algo en el backend.
Las reglas DNAT se basan en el origen de la petición que llega a la IP pública.
Source IP | IP GROUP: PUBLIC IP OF THE FIREWALL: MAP TO WHAT PRIVATE IP: WHAT PORT
Cuando sale tráfico desde la IP pública, eso es SNAT
Va a realizar SNAT para todos los rangos, excepto para el rango RFC 1918. Esto se puede cambiar en la firewall policy en la sección Private IP ranges (SNAT)
SNAT usa un puerto para cada conexión saliente, por eso en las Azure Metrics, hay una métrica que es SNAT port utilization.
También por eso hay múltiples IPs, cada IP añade de un número de puertos nuevo (65000?)
** REGLAS DE TIPO NET **
Por defecto son de tipo denegar
Las reglas de tipo NET, se basan en la 5 tuplas estándar
IP ORIGEN: PUERTO ORIGEN: IP DESTINO | IP GROUP | FQDN | SERVICE TAG: PUERTO DESTINO: PROTOCOLO
Si en el destino ponemos un FQDN, se resolverá a la IP. Si ponemos un IP Service Tag recordemos que los service tags se utilizan para identificar una serie de servicios PaaS. Si ponemos un FQDN, habrá una resolución de nombre a la IP.
Son reglas de capa 4 dentro del modelo OSI
** REGLAS DE TIPO APLICATION**
High level, FQDN va a usar el SNI
SOURCE IP | IP GROUP | FQDN or URL (only for premium) or FQDNTAG or WEB CATEGORY
Con premium, puedo mirar dentro de la URL incluso si hay encriptación TLS, con TLS inspection
** CONFIGURACIÓN DNS EN LA AZURE FIREWALL POLICY **
En la política se puede habilitar configuración DNS y se puede hacer que el DNS actúe como proxy DNS, es decir que toda petición DNS que le llegue, la reenvíe a otro lado.
Si se habilita el proxy DNS, el firewall comenzará a escuchar en el puerto 53 y todo lo que le llegue lo reenviará, bien al default Azure Provided, bien a un Custom DNS que especifiquemos.
Esto es principalmente para evitar inconsistencias en las reglas FQDN, si un cliente tiene su propia resolución DNS y un FQDN responde con una IP distinta a la que responde el FW, se crea routing asimétrico.
Azure Firewall Manager
Firewall Manager permite la administración central de un firewall.
Azure Firewall SKU PREMIUM qué hace
- VMs más potentes en la subnet del AzureFirewallSubnet
- Reglas de aplicación basadas en URL (incluso si es HTTPS)
- TLS inspection
- IDPS basado en firmas que son descargadas diariamente
Para qué TLS inspection funcione, el Azure Firewall tiene que actuar como “man in the middle”, y para ello tiene que ser capaz de generar certificados. Para lo cual el PKI de la entidad tiene que proporcionarle al firewall un “Subordinate CA”
Que será guardado en Azure Key Vault, el Azure Firewall con una managed identity, vamos a permitirle operar en el certificado. Así podrá generar certificados para cualquier nombre. Es como una cadena de trust.
Cuando el cliente trate de acceder google.com, se establecerán dos sesiones TLS.
Entre el cliente y el AZ FW, entre el AZ FW y el final host, y si inspeccionamos el certificado, lo que veremos es que está generado por el Azure Firewall Manager.
Precios
Por hora de deployment + tráfico en GB (más tráfico, más instancias)
LABS
Templates para hacer deployment de distintos labs de Azure Firewall
